特長

• 振幅と位相を任意制御
• 振幅の減衰設定 0~25 dB@1 μm, 0~35 dB@ C-band, C+L-band
• 設定可能な群遅延 ± 13~25 ps
• PM ファイバ入出力
• LCoSベースで可動部なし
• 小型・堅牢な OEMモジュール

用途

• ファイバレーザー構築
• 微細加工
• パルス圧縮と拡張
• パルスシェープ
• マルチパルス化
• スーパーコンティニューム光の生成

WaveShaper 1000A/SP は LCoSベースの光プロセッサです。主な用途は1 μm帯ファイバレーザーのパルス圧縮です。1 μm帯の光の振幅と位相を操作しますが、稼働域がなく静的に動作するため信頼性と再現性が非常に高く、堅牢なシステムとなっております。
WaveShaperには 通信帯の 1.5 μm帯製品もあります。1.5 μm帯はポートが複数あり、偏波無依存となっておりますが、1 μm帯の WaveShaper 1000A/SP は基本的にレーザー微細加工に用いられるレーザーシステムのパルス圧縮のために設計されているため、ポートは一つです。また、安定な超短パルスレーザーは直線偏光となっているため、WaveShaper 1000A/SPの入出力ファイバもPMFとなっております。

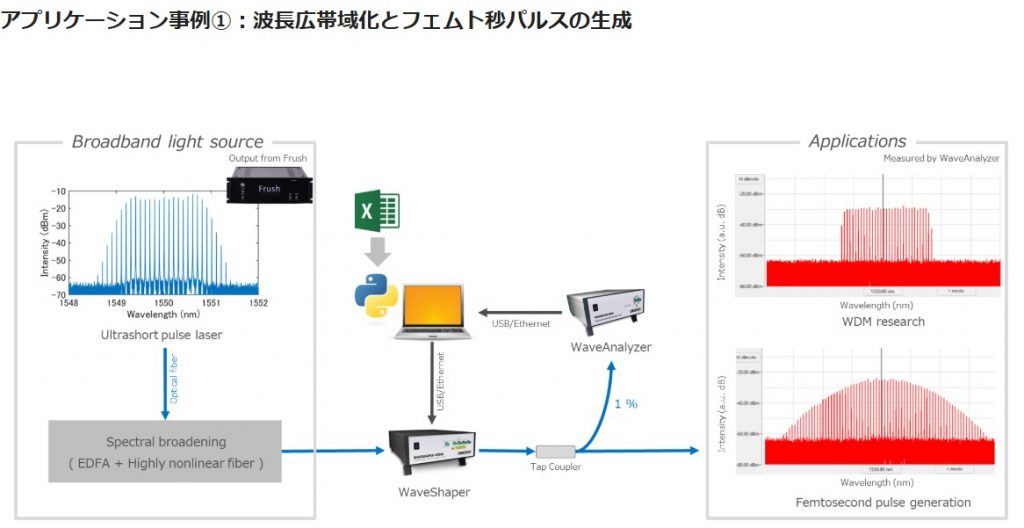

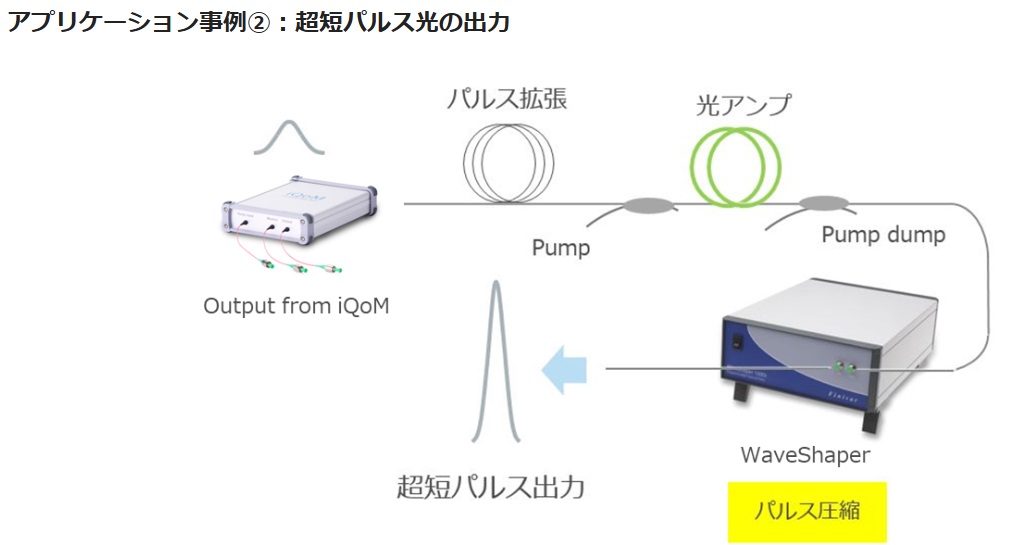

また、モードロックレーザー、光ファイバ増幅器と一緒に用いることで性能をフルに発揮できます。WaveShaperの性能をフルに発揮できる光源としては、光周波数コム光源『Frush』, 超短パルスファイバレーザー『iQoM』 がお勧めです。

仕様詳細

WaveShaperシリーズ概要

※ WaveShaper A / B シリーズの詳細ページはこちら
※下記リンクをクリックいただくと、各データシートをご確認いただけます。

シリーズ名	モデル番号	ポート	動作波長範囲	フィルタ波形
WaveShaper Short-Pulse Shaping	WS-01000A/SP	1×1	1μ, C-band, C+L-band	減衰と位相が任意
WaveShaper A-Series	WS-01000A/S, WS-04000A/S Series	1×1, 1×4	S-band	減衰と位相が任意
	WS-01000A/U,  WS-04000A/U Series	1×1, 1×4	U-band	減衰と位相が任意
WaveShaper B-Series	WS 500B-Series	1×1	Super C-band, Super L-band	減衰が任意
	WS 1000B-Series	1×1	Super C-band, Super L-band, C+L-band O-band	減衰と位相が任意
	WS 4000B-Series	1×4	Super C-band, Super L-band, C+L-band	減衰と位相が任意減衰と位相が任意
	WS 3200xB-Series	1×31, 4×28, 8×24, 12×20, 16×16	Super C-band, Super C+ Super L-band	減衰と位相が任意

WaveShaper 1000A/SP の使用詳細

WaveShaper 1000A/SP 原理

WaveShaper 1000A/SP の入力コネクタから入ってきたレーザーは、回折格子によって波長分解され、LCoS上に照射されます。LCoSでステアリング（方向を制御されて反射）された光は再び回折格子を通して出力ファイバに結合されます。

スペクトルの振幅制御は、ビームが出力ファイバへ入射するときの結合率を制御することで最大25~35 dBの減衰を与えます。位相（群遅延）は、LCoSでステアリングされたビームパスを制御することで実現します。

WaveShaper 1000A/SP は USB 2.0 もしくはギガビットイーサネットで PC に接続して使用します。パルス制御専用のソフトウェアの用意もございます。LabView、Matlab、Python,、Octave、Visual Basic、C# のサンプルコードもご用意しています。お客様のシステムに合わせて制御ソフトウェアをお造りいただけます。

技術サポート

• 製品に精通した当社技術部エンジニアによる製品説明、デモ対応、実験サポート、トレーニングサービス
• WaveShaperのポテンシャルを最大限に引き出す当社オリジナル・ソフトウェアのサポート
• WaveShaperの修理対応(電源系、ファン、ファイバ端面等の交換・修理)
