Supercontinuum 光源の用途のほとんどは、広いスペクトルの中から限られた領域を選択的に抜きだして使います。このような用途のために、 NKT Photonics は必要なフィルタリング機能を提供する Plug & Play の SuperK アクセサリ を提供しています。NKT Photonics社のSuperK シリーズの白色スーパーコンティニューム光源と SuperK 専用のフィルタアクセサリは、15-pin sub-D ケーブル ( デジタル通信を行えるバスインターフェイス ) で接続します。フィルタのバンド幅、中心周波数などの各種制御は PCの専用ソフトウェアを介して行います ( PC – SuperK 白色スーパーコンティニューム光源 – SuperK アクセサリ という順番で接続します )。


SuperK アクセサリの比較表
VIS / nIR or IR 分割フィルタ : SuperK SPLIT
SuperK SPLITは 390 – 2400 nm に及ぶ Supercontinuum レーザのスペクトルを、可視域と近赤外領域の 2 つに分割するダイクロイックミラーベースのフィルタです。主な用途は、蛍光イメージング、ナノ構造の特性評価、光学機器の評価です。セブンシックスは SuperK SPLIT のデモ機をご用意いたしております。デモのご依頼はお気軽にお申し付けください。
SuperK SPLITの特長
- 標準で875 nm もしくは、1150 nm 付近でスペクトルを分割
- ファイバ出力可能 ( FCコネクタ or コリメータ出力 )
- SuperK SPLIT のデータシート
任意の波長を同時に選択 : SuperK SELECT
SuperK SELECT は、Supercontinuum レーザのスペクトル帯域の中から 多波長を同時に選択肢に出力できるAOTF ( Acousto-optic Tunable Filter ) ベースのフィルタアクセサリです。取り出す波長の中心波長と出力は独自に制御できます。PDを用いたフィードバックオプションを付けていただくことで、取り出した波長の出力安定性を ± 0.5 % ( 典型値 ) とすることができます。主な用途は走査型レーザ検眼鏡、超解像イメージング、フローサイトメトリーです。
SuperK SELECT は使用したい波長領域、スペクトル幅に応じて複数のモデルをご用意しております。モデルの選択時は専門の日本人技術スタッフとご相談の上、ご決定いただけます。セブンシックスは SuperK SELECT のデモ機をご用意いたしております。デモのご依頼はお気軽にお申し付けください。
SuperK SELECTの特長
- スペクトル幅 0.5 – 19.8 nm (中心波長による)
- VIS, nIR, IR 領域から任意の1~16色を出力
- 各色の出力バランスを制御可能
- 波長選択の高速スイッチング可能
- 出力安定性 ± 0.5 % (中心波長による )
- ファイバ出力可能 ( FCコネクタ or コリメータ出力 )
- 直線偏光出力
- 専用ソフトウェアでPC制御
- SuperK SELECT のデータシート

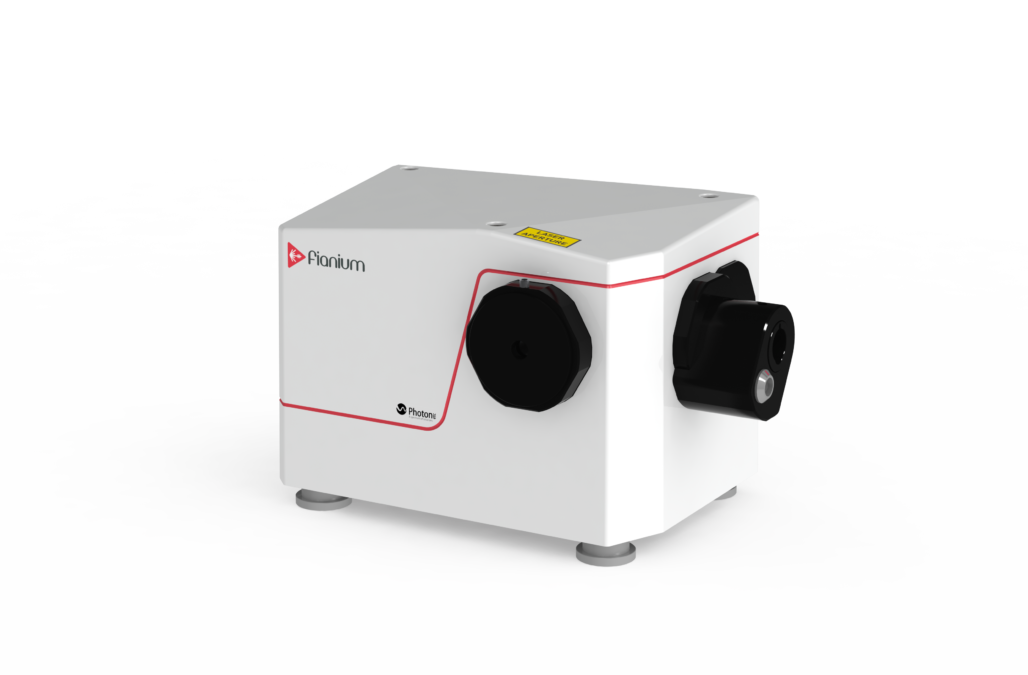

中心波長 可変シングルラインフィルタ : LLTF

LLTF は高分解能かつ連続的に中心波長を可変できるバンドパスフィルタです。Supercontinuum レーザと LLTF を一緒にお使いいただくことで、Supercontinuum レーザは、広範囲で中心波長可変のピコ秒レーザになります。LLTF は透過率は帯域外スペクトル抑圧比に優れたフィルタです。
可視領域 ( 400 – 1000 nm ) と赤外領域 ( 1000 – 2300 nm ) の 2つのモデルをご用意しています。
LLTF の特長
- 対応波長 400 – 1000 nm or 1000 – 2300 nm
- 狭帯域 & 高分解能
- 帯域外スペクトル抑圧比 > 60 dB ( 中心波長から 40 nm 離れた波長 )
- 非常に優れたビーム位置安定性
- ファイバ出力可能 ( FCコネクタ or コリメータ出力 )
- 無偏光出力
- 専用ソフトウェアで PC制御
- LLTFのデータシート
中心波長・バンド幅 可変シングルラインフィルタ : SuperK VARIA
SuperK VARIAは 400 – 840 nmの可視領域で、任意の中心波長でスペクトル幅 10 – 100 nm ( カスタム 200 nm ) で取り出すことができるチューナブルなバンドパスフィルタ ( シングルラインフィルタ )です。偏波由来の損失がない高い透過率で、帯域外スペクトル抑圧比が高いため、FLIM など高感度の検出器を用いたアプリケーションに最適なフィルタアクセサリです。取り出す光のスペクトル幅を大きくすればするほど、高い出力を取り出すことができます。またスペクトルを広くするほどコヒーレンスが低下するため、スペックルの無いイメージングを行えます。主な用途は、蛍光イメージング、ナノ構造の特性評価、光学機器の評価です。
セブンシックスは SuperK VARIA のデモ機をご用意いたしております。デモのご依頼はお気軽にお申し付けください。
SuperK VARIAの特長
- 対応波長 400 – 840 nm
- 高出力可能 ( スペクトル幅に依存 )
- 帯域外スペクトル抑圧比 > 50 dB
- 高透過率 70 – 90 % ( スペクトル幅 50 nm 時の平均値 )
- ファイバ出力可能 ( FCコネクタ or コリメータ出力 )
- 無偏光出力 ( 偏光子追加オプションにより直線偏光可能 )
- 専用ソフトウェアで PC制御
- カスタム対応可能
- SuperK VARIAのデータシート
ファイバ結合ユニット:SuperK CONNECT
上記4つのSuperK フィルタアクセサリ( SuperK SPLIT、SuperK SELECT、LLTF、SuperK VARIA)内部は空間光学系で構成されており、基本的に出力はコリメートビームとなっております。そこで、SuperKのフィルタアクセサリ と一緒に ファイバ結合ユニット SuperK CONNECT をお使いいただくことで、フィルタリング後のコリメートビームを再度 Photonic Crystal Fiber ベースの シングルモードファイバ ( non-PM or PM )に高効率で再結合することもできます。出力端は、FC/PC コネクタ、 FC/APC コネクタ、コリメータの3種類からお選びいただけます。
SuperK CONNECT のデータシート
