aeroGAIN-BASE は産業用 1 um 帯超短パルスファイバレーザの製造のために設計・製造されたYbファイバベースの増幅モジュールです。
aeroGAIN-BASE はMOPA構成の微細加工用超短パルスレーザにおけるパワーアンプ部分（後方励起の光ファイバ増幅システム）でお使いいただくアンプモジュールです。取扱いが簡単なので、研究室での高出力超短パルスファイバレーザの研究開発にも適しています。
aeroGAIN-BASEを用いれば産業用の繰返し周波数 MHz、パルスエネルギー > 数十 uJ、パルス幅 ピコ秒/サブピコ秒の製造が可能です。
aeroGAIN-BASE シリーズの入力ファイバは、コア径 10 um もしくは 15 um のステップインデックス型偏波保持シングルモードファイバとなっており、増幅モジュールである aeroGAIN-BASE と 種光源は光ファイバ融着接続を用いて簡単に接続できます。ユーザはこれまで使用が困難だった 大口径 Ybドープフォトニック結晶ファイバを用意に取り扱うことができます。
よりパルス幅が短く高出力なレーザでは、ロッドファイバモジュールの aeroGAIN-ROD をお使いいただけます。
aeroGAIN-BASE の構成
aeroGAIN-BASE には、aeroGAIN-BASE 1.1, 1.2, 1.3 の 3モデルのご用意がございます。
aeroGAIN-BASE-1.1 は出力特性と寿命を最大化するために出力端は冷却チラーを用いることができる水冷ハウジングとなっております。1060 – 1070 nm の超短パルスに対応するため、モジュール内部のYbファイバ長は aeroGAIN-BASEシリーズで最長の 3.0 m となっています。
aeroGAIN-BASE-1.2 の外見は aeroGAIN-BASE-1.1 と同じですが、 1030 – 1040 nm の超短パルスに対応するため、モジュール内部のYbファイバ長は 1.8 m です。増幅後の超短パルスレーザの出力は 75 W程度です（励起LD の平均出力 < 100 W）。
aeroGAIN-BASE 1.3 はコンパクトなデザインのレーザ用に設計されており、出力端付近に水冷機構がありません。これにより、増幅後の超短パルスレーザの出力は 30 W 程度に制限されています（励起LD の平均出力 < 40 W）。
aeroGAIN-BASE内に採用している PM の Ybドープファイバ（イッテルビウム添加ファイバ）は NKT Photonics社が長年 製造・販売してきた DC-200/40-PZ-Yb（Ybドープ ダブルクラッド PM フォトニック結晶ファイバ）です。DC-200/40-PZ-Yb は市販されている産業向け超短パルスレーザ用のラージモードエリアファイバ（LMAファイバ）の中で最もモードフィールド径が大きく、数多くのレーザメーカに採用されてきた Ybドープファイバです。

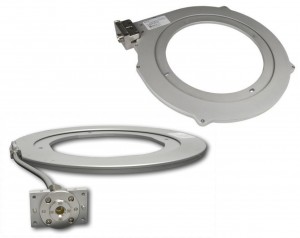

aeroGAIN-BASE内で DC-200/40-PZ-Yb はアルミニウムベースプレートに内蔵されています。アルミニウムベースプレートは水冷チラープレートもしくは、空冷ヒートシンクシステムに簡単に取り付けることができます。aeroGAIN-BASE のファイバ出力端は ARコートされた大口径エンドキャップが取り付けられており、モード径の拡大と後方反射を抑制に貢献しています。後方励起に用いた 976 nm の半導体レーザの残留励起光は aeroGAIN-BASE 内にある Residual pump dump によって取り除かれます。
aeroGAIN-BASE の特長
高いビーム位置安定性(Pointing stability)と低い非線形性を有する aeroGAIN-BASE を採用していただくことにより、柔軟で多様な高出力超短パルスファイバレーザを構成することができます。1台の aeroGAIN-BASE モジュールで、フェムト秒、ピコ秒、ナノ秒パルスの増幅に使えます。モード径が大きいため、例えばスペクトル幅が狭いピコ秒レーザを効率よく周波数変換できます（高波波の生成効率が高い）。
特長
- SMビーム、偏波保持特性
- 高出力対応かつ低線形性
- 優れた位置安定性
- 堅牢な産業向けの構造
- 10 or 15 µm SI型 SMF 入力
- 熱管理が容易
- 市場で証明された信頼性
全ての aeroGAIN-BASE モジュールはクリーンルームで組み立て・検査されています。aeroGAIN-BASE モジュールは連続 25,000時間動作確認を含む複数かつ長期間に渡る動作テストを得てリリースされた製品で、数多くの超短パルスレーザメーカに採用され、24/7 オペレーションが立証されてます。OEM として採用していただいた時の寿命は 励起LD出力、励起波長、冷却効率に依存しますが、NKT Photonics がシステム設計をサポートします。
OEMをご検討いただく企業の方にはNKT Photonics 本社への訪問・トレーニングも承っております。お気軽にご相談ください。
