特長

• Super C-band帯 高い分解能帯域幅 : 650MHz(4pm)
• タッチパネル式モニタ(7インチ)を搭載
• リアルタイム測定 0.5秒＠フルSuper C-bandスキャン
• 超小型軽量 1.25kg　255 mm x 140 mm x 30 mm

用途

①波長多重通信(WDM)伝送路の品質チェック
コヒーレント通信等の波長多重通信伝送路の現地調査・定期メンテナンス等において、高分解能な光スペクトル分析や
光パワーレベル・中心波長・OSNR等の各種測定・解析を行うことができます。

②LiDAR用レーザ光の分析
自動運転などにおいて、LiDARの有効性検証を屋外で実験する場合、通常のスペアナと異なり容易に持ち運びが可能です。

③光ファイバセンサー敷設現場でのメンテナンス作業
光ファイバセンサー敷設現場の現地調査やメンテナンス作業において、入射パルス光やブリルアン散乱光を
高分解能でスペクトル解析可能です。

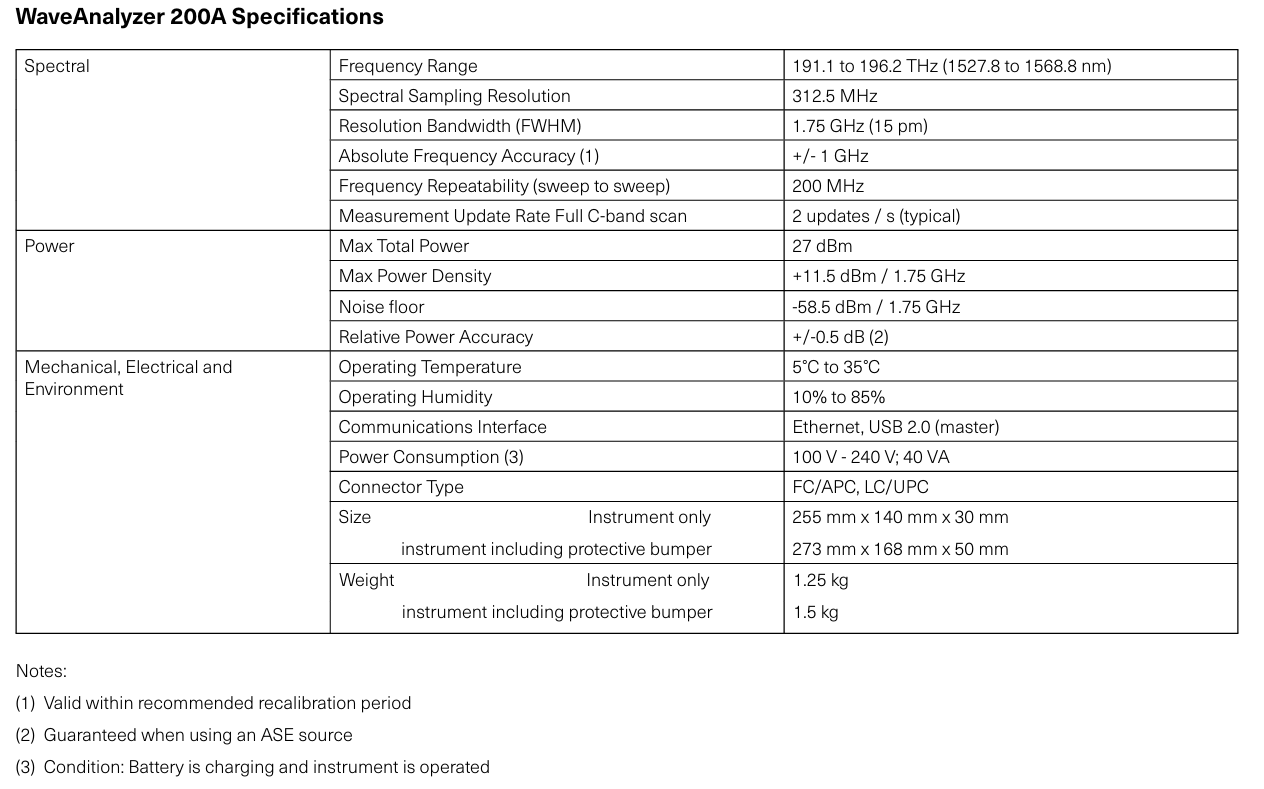

仕様詳細

Model	WA 200A (C-Band)	WA 200B (Super C-Band)
Spectral
Frequency Range	191.1 to 196.2 THz (1527.8 to 1568.8 nm)	190.623 to 196.727 THz (1523.9 to 1572.7 nm)
Spectral Sampling Resolution	312.5 MHz	312.5 MHz
Resolution Bandwidth (FWHM)	1.75 GHz (15 pm)	650 MHz (4 pm)
Absolute Frequency Accuracy (1)	+/- 1 GHz	+/- 1 GHz
Frequency Repeatability (sweep to sweep)	200 MHz	200 MHz
Measurement Update Rate Full C-band scan	2 updates / s (typical)	2 updates / s (typical)
Power
Max Total Power	27 dBm	27 dBm
Max Power Density	+11.5 dBm / 1.75 GHz	+11.5 dBm / 1.75 GHz
Noise floor	-58.5 dBm / 1.75 GHz	-58.5 dBm / 1.75 GHz
Relative Power Accuracy	+/-0.5 dB (2)	+/-0.5 dB (2)
Mechanical, Electrical and Environment
Operating Temperature	5°C to 35°C	5°C to 35°C
Operating Humidity	10% to 85%	10% to 85%
Communications Interface	Ethernet, USB 2.0 (master)	Ethernet, USB 2.0 (master)
Power Consumption (3)	100 V – 240 V; 40 VA	100 V – 240 V; 40 VA
Connector Type	FC/APC, LC/UPC	FC/APC, LC/UPC
Size	Instrument only	255 mm x 140 mm x 30 mm
	instrument including protective bumper	273 mm x 168 mm x 50 mm
Weight	Instrument only	1.25 kg
	instrument including protective bumper	1.5 kg

Notes:
(1) Valid within recommended recalibration period
(2) Guaranteed when using an ASE source
(3) Condition: Battery is charging and instrument is operated
