用途
ゴルフクラブ製造工程
・ 中間検査
・ 受入検査
・ 完成品検査
・ クラブカスタム対応
・ 開発・試作品評価
＜ 導入企業様 ＞
特長
- 1台で複数治具の寸法測定が可能
- 左利きにも対応
- 専用PC & 各種インターフェースを搭載

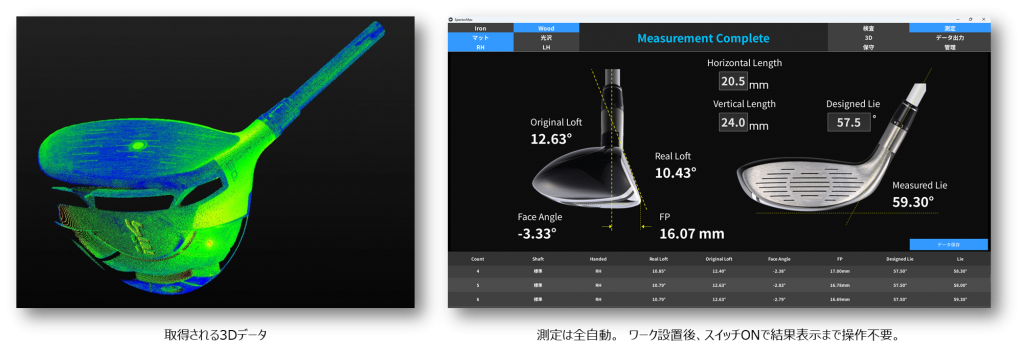

- 専用光切断センサーと自動回転システムによる高精度3Dスキャン
仕様詳細
測定機能一覧
| アイアン測定 | ウッド測定 |
| 測定項目 | 繰り返し制度※2 | 測定項目 | 繰り返し制度※2 | |
| ロフト | ±0.1 ° | リアルロフト | ±0.1 ° | |
| ライ | ±0.1 ° | オリジナルロフト | ±0.2 ° | |
| FP | ±0.1 mm | フェースアングル | ±0.3 ° | |
| 実効バウンス角 | ±0.1 ° | ライ | ±0.1 ° | |
| スコアラインセンターFP | ±0.1 mm | FP | ±0.2 mm | |
| ソール接地点から FP点までの高さ | ±0.1 mm | ネック長 | ±0.2 mm | |
| ソール接地点から FP点までの奥行距離 | ±0.1 mm | ネック長 60°法 | ±0.2 mm | |
| ネック長 接地面基準 | ±0.2 mm | スコアライン基準ライ | ±0.1 ° | |
| ネック長 ヒールエンド法 | ±0.2 mm | フェースセンター | 寸法指定 マーカー指定 フェース形状から自動推定 |
※2. 弊社保有のサンプル複数本での測定結果です。数値は対象物の形状・状態により変動する可能性があります。
ハードウェア仕様
| 筐体（寸法） | 800 x 365 x 655 mm |
| 材質 | アルミニウム |
| 総重量 | 約26 kg (PC等含む) |
| 対環境性 | 使用周囲温度 25± 5 ℃ |
| 使用周囲湿度 | 20 ~ 60 %RH (結露無き事) |
| 駆動電源（口数） | Aタイプ3pコンセント x 2 (本体+PC用) |
| 電圧 | AC100 V |
| 消費電力 | Max 300 W |
解説・関連動画
▼新型Spectorの実機デモ動画
▼ アイアン測定に関する解説動画 再生リスト
製品開発者情報
郡司 翔平（Shohei Gunji）
修士（工学 / Master of Engineering）
セブンシックス（株）技術本部 レーザー検査事業
3Dゴルフクラブ測定装置『Spector』 プロダクトマネージャー
経歴
2019年に埼玉大学にて光干渉計による形状・組成計測技術の研究で修士学位を取得。 卒業後は大手自動車メーカーに入社し、車載用ミリ波レーダーの開発に携わる。その後 三次元計測技術の開発に特化したい考えからセブンシックスに入社し、新規開発を担当。
