仕様詳細
- 光コム FSR：12－18 GHz（出荷時固定）
- 中心波長：1550 ± 20 nm（入力 CW 光源に依存）
- 光バンド幅：> 200 GHz @ -20 dB
- 光平均出力：> – 7 dBm (+13 dBm 光入力時)
- 光パルス幅：≦ 6 ps
- 光出力ポート：FC/APC、PM1550
- 偏光：直線偏光
- 電源電圧：100 VAC
- 寸法：148(H)×480(W)×430(D) mm
Frushの基本測定データ
データ出典：2024年7月 社内測定データ（セブンシックス株式会社）
*測定条件（使用機器）
– シグナルジェネレータ SMB100A（ROHDE & SCHWARZ社）
– 挟線幅ファイバレーザー Koheras Basik Micro（NKT Photonics社）
– シード光レーザー
アプリケーション事例
・ミリ波 / THz波の発振・受信
・５G／６G高速無線通信
・光通信、量子コンピューティング
・距離計測、分光計測

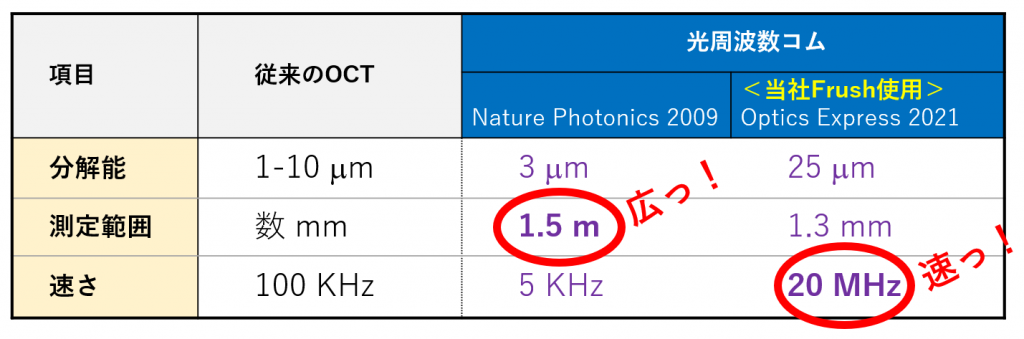

導入事例：新潟大学様 × 光学的トモグラフィ振動計測
『Frush』を用いた光学的トモグラフィ振動計測で、従来比大幅な高速化と高S/Nを実証。高周波信号処理・センシング応用への展開が期待されています。
Samuel Choi, Takeru Ota, Fumiaki Nin, Tatsutoshi Shioda, Takamasa Suzuki, and Hiroshi Hibino, “Rapid optical tomographic vibrometry using a swept multi-gigahertz comb,” Opt. Express 29, 16749-16768 (2021)
使用イメージ
Frush のライブデモ画像
▼ セットアップ機器の説明 から 光周波数コムの発生 までを2分ほどの動画でご覧いただけます。
ピコ秒光パルスのタイミングジッタは RF 信号発生器の位相雑音に依存します。外部 RF 信号源は光周波数コムの FSR に対応する周波数の正弦波が出力可能で、電力 +20 dBm 程度が必要となります。
製品解説動画
Frush の応用・活用
EO方式の特長、最近のアプリケーション事例ご紹介しています。
Frush のテクノロジー：技術
当社では Frush による光周波数コム発生の数値解析にも取り組み、数値解析結果を用いた技術の向上と製品の改善にも取り組んでいます。
製品開発者情報
博士（工学 / Ph.D. in Engineering）
セブンシックス(株) 技術本部 スペシャリスト 兼
埼玉大学 学術研究員
研究分野
・超短パルスレーザー
・光周波数コム
・光コヒーレンストモグラフィー（OCT）
代表研究論文
1. Masanori Nishiura, Ryo Kageyama, and Tatsutoshi Shioda, “Efficient use of all ports of a 3 × 3 coupler in a nonlinear amplifying loop mirror-based fiber laser,” Optics Letters, Vol. 48, Issue 16, pp. 4312-4315 (2023)
2. Masanori Nishiura and Tatsutoshi Shioda, “Wavelength and pulse width programmable mode-locked Yb fiber laser,” Opt. Express Vol. 31, Issue 4, pp. 5347-5362 (2023).
