特長
- 多チャンネル対応
複数のアナログ信号を同時に伝送できるため、大規模なデータ処理やシステムに適している - 高帯域幅
広い周波数帯域（GHzレベル）に対応しており、高速アナログ信号の伝送が可能 - 低ノイズ性能
電気信号を光信号に変換することで、伝送時の電磁干渉（EMI）を大幅に軽減 - 長距離伝送
光ファイバーを用いるため、従来の電気ケーブルに比べて長距離伝送が可能 - コンパクト設計
高い性能を持ちながら、設置スペースを最小限に抑えた設計 - 信号忠実度の向上
アナログ信号の品質を保ちながら、変換と伝送を行う設計
• 電気伝送では困難な高帯域幅の信号伝送が可能。
• 光ファイバーを使用することで、環境条件（ノイズや距離）に左右されない安定性を提供。
• コンパクトで柔軟な設計により、さまざまなシステム構成に適応。
用途
- RF信号伝送
高周波（RF: Radio Frequency）信号の長距離伝送
レーダーや通信システムにおける信号伝送 - テレコミュニケーション
光通信ネットワークの一部として、アナログ信号を光変換 - センサーシステム
遠隔地のセンサーからアナログ信号を収集し、低ノイズで伝送 - 研究開発や試験装置要な用途
高精度なアナログ信号処理 - 軍事・航空宇宙
高速・高信頼性の信号伝送

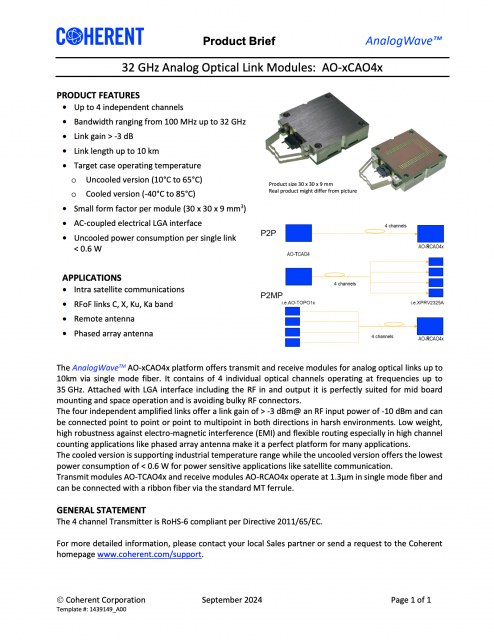

仕様詳細
| 項目 | 詳細 |
| 製品プラットフォーム | AnalogWave™ AO-xCAO4x |
| 光ファイバー接続 | シングルモードファイバー、標準MTフェルールを使用 |
| 光チャネル数 | 4チャネル |
| 動作周波数 | 最大35 GHz |
| インターフェイス | LGAインターフェイス（RF入力/出力を含む） |
| 設置環境例 | ミッドボード実装、宇宙空間運用 |
| 接続オプション | ポイントツーポイント、ポイントトゥマルチポイント（両方向、厳しい環境対応） |
| バージョン1（非冷却） | 消費電力< 0.6 W（電力感度が高いアプリケーション向け） |
| バージョン2（冷却） | 産業用温度範囲対応 |
| 送信モジュール | AO-TCAO4x |
| 受信モジュール | AO-RCAO4x |
| 規格準拠 | EU指令2011/65/ECに基づくRoHS-6準拠 |
関連製品の仕様詳細

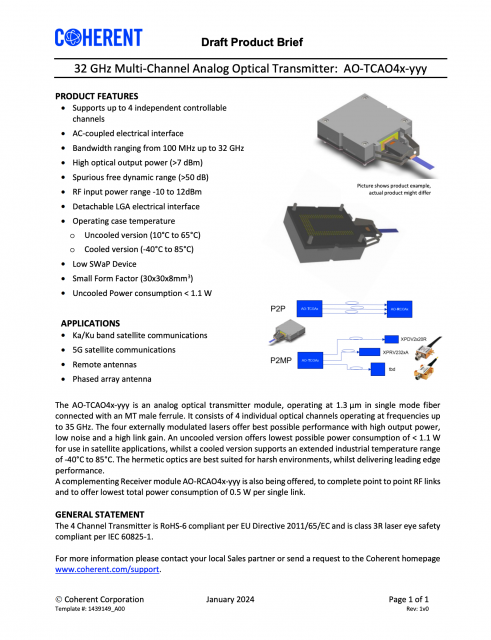

送信モジュール（トランスミッター）：AO-TCAO4x-yyy
| 項目 | 詳細 |
| 製品名 | AO-TCAO4x-yyy |
| 動作波長 | 1.3 µm |
| ファイバタイプ | シングルモード |
| コネクタ | MTオスフェルール |
| チャンネル数 | 4チャンネル |
| 周波数範囲 | 最大 35 GHz |
| 光送信素子 | 外部変調レーザー4基 |
| 性能特性 | 高出力、低ノイズ、高リンクゲイン |
| バージョン1（非冷却） | 消費電力1.1 W未満、主に衛星アプリケーション向け |
| バージョン2（冷却） | 動作温度範囲 -40°C ～ 85°C、過酷な環境での使用向け |
| 気密性 | 高気密設計、厳しい環境に対応 |
| 受信モジュール | AO-RCAO4x-yyy |
| 総消費電力（受信モジュール含む） | 1リンクあたり0.5 W |
| 規格準拠 | EU指令2011/65/ECに基づくRoHS-6準拠 |
| レーザー安全性 | IEC 60825-1に基づくクラス3Rレーザーの眼の安全基準に適合 |

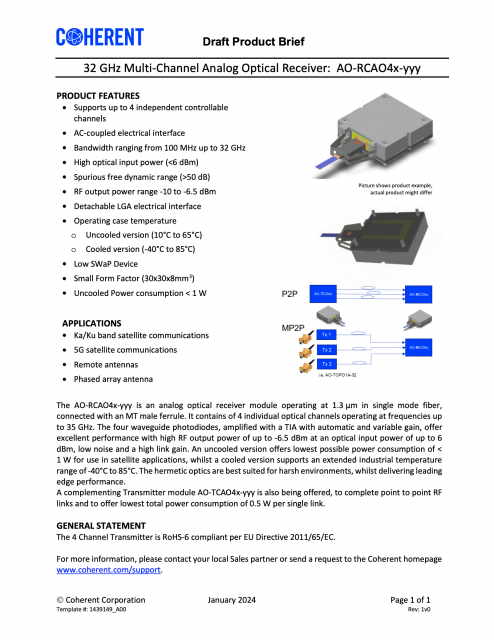

受信モジュール（レシーバー）：AO-RCAO4x-yyy
| 項目 | 詳細 |
| 製品名 | AO-RCAO4x-yyy |
| 動作波長 | 1.3 µm |
| ファイバタイプ | シングルモード |
| コネクタ | MTオスフェルール |
| チャンネル数 | 4チャンネル |
| 周波数範囲 | 最大 35 GHz |
| 光受信素子 | 導波路フォトダイオード |
| アンプ仕様 | TIA（トランスインピーダンスアンプ）搭載、自動および可変ゲイン機能 |
| RF出力パワー | 最大 -6.5 dBm |
| 光入力パワー範囲 | 最大 6 dBm |
| 性能特性 | 低ノイズ、高リンクゲイン |
| バージョン1（非冷却） | 消費電力1 W未満、主に衛星アプリケーション向け |
| バージョン2（冷却） | 動作温度範囲 -40°C ～ 85°C、過酷な環境での使用向け |
| 気密性 | 高気密設計、厳しい環境に対応 |
| 送信モジュール | AO-TCAO4x-yyy |
| 総消費電力（送信モジュール含む） | 1リンクあたり0.5 W |
| 規格準拠 | EU指令2011/65/ECに基づくRoHS-6準拠 |
