特長

• 測定波長範囲 1526.8～1612.6 nm ： C-bandとL-bandを同時測定
• 絶対波長精度 ±100MHz : リファレンス用ガスセル内蔵で超高精度
• 高い分解能帯域幅 180MHz(typ)
• リアルタイム測定 0.5秒＠フルC+L-bandスキャン
• 超小型軽量 4.5 kg　241 mm x 88 mm x 375.5 mm

用途

光トランシーバのテスト

WaveAnalyzer 1500B は、トランシーバのテストアプリケーション向けに設計されており、これまで複数の測定機器が必要だった以下のパラメータを1台で検証できます。

• 信号のスペクトル形状を、約180 MHzの非常に細かい分解能帯域幅で測定できるため、残留キャリアや変調サイドバンドなども識別可能。
• 精密なスペクトル形状測定と低ノイズフロアの組み合わせにより、高精度なOSNR（光信号対雑音比）測定が可能であり、OSNR専用の測定器が不要になります。
• 100 MHz未満の絶対周波数精度により、従来のように波長計を別途使用することなくトランシーバの周波数検証が可能です。
• 最大10スイープ／秒の高速繰返し測定により、製造現場での高スループット検査が実現されます。

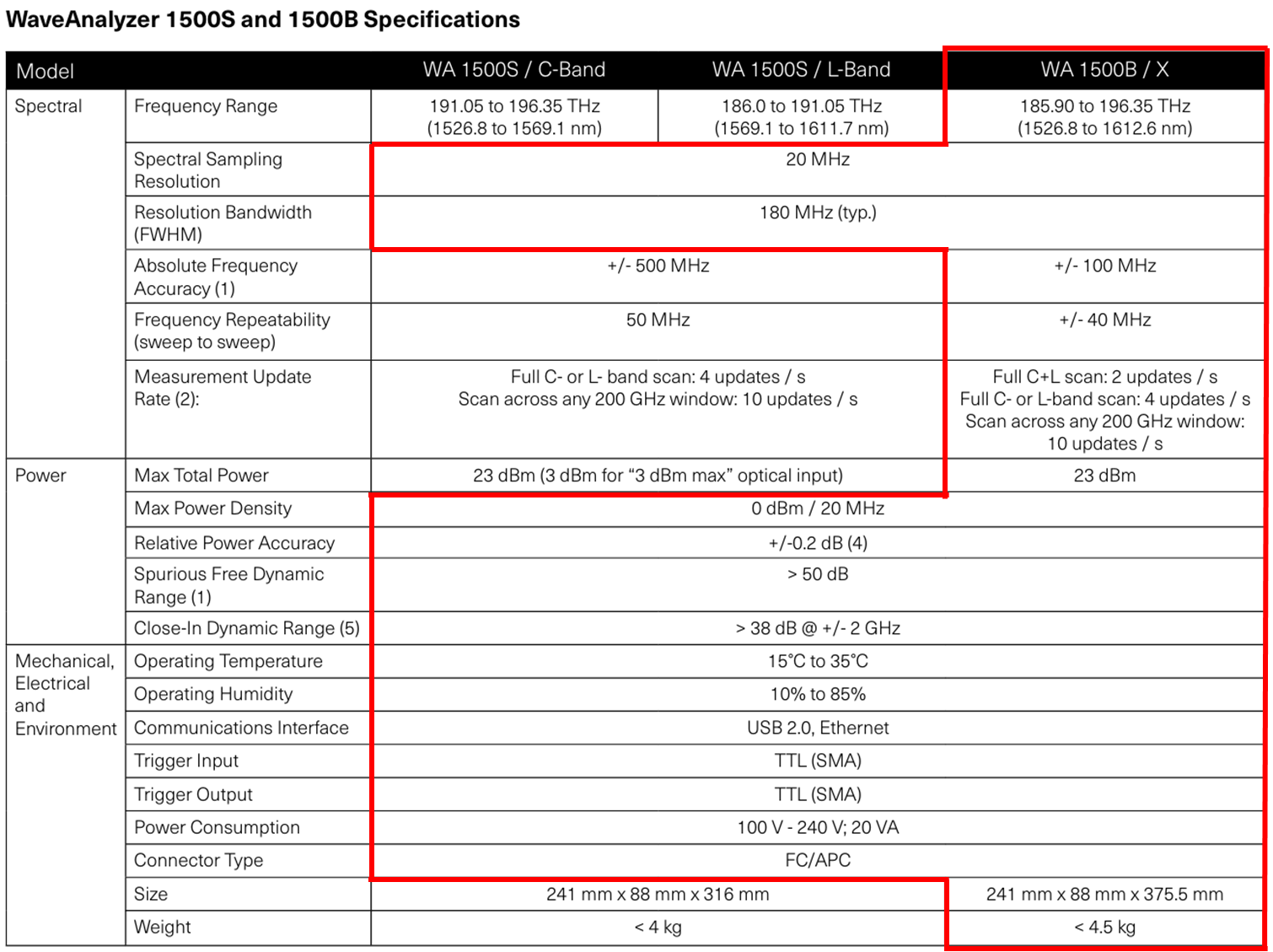

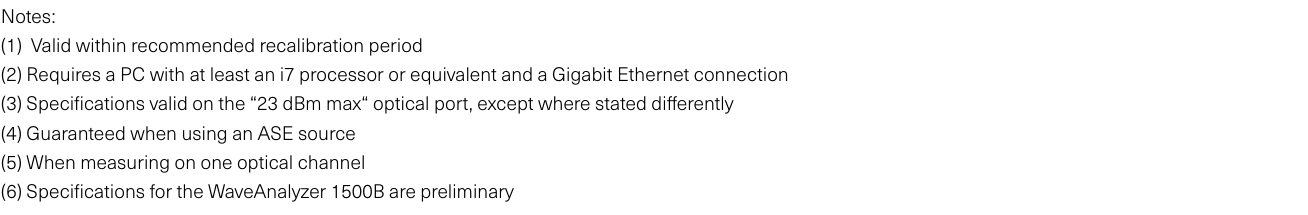

仕様詳細

セブンシックスの技術サポート

導入前・導入後のご相談、承っております。

• 製品に精通した当社技術部エンジニアによる製品説明、デモ対応、実験サポート、トレーニングサービス
• WaveShaper・WaveAnalyze のポテンシャルを最大限に引き出す当社オリジナル・ソフトウェアのサポート
• WaveShaper・WaveAnalyze の修理対応 (電源系、ファン、ファイバ端面等の交換・修理)
