特長
- 超低位相雑音と超狭線幅
- 安定した単一周波数発振
- 研究用途向けターンキーシステム
- 高速波長変調機能を搭載
- PM出力
用途
- 原子冷却&トラッピング
- 量子コンピューティング
- 量子センシング
- レーザー振動測定
- マイクロ波の発生
- センサー干渉計
- 周波数変換
- コヒーレント通信
Koheras Adjustik 【通常品】
Koheras ADJUSTIK は1Uラック内に構成されており、 ターンキーシステムの 19インチラックシステムには、制御エレクトロニクス、電源が搭載されており、ラボ内での実験、研究用途に最適なレーザとなっております。Koheras ADJUSTIK 内部には、Koheras BASIK が内蔵されています。
Koheras ADJUSTIKの通常品は1umと1.5umの2つの波長帯で最大40 mW出力となります。
データシートで保証する光学的な性能は Koheras ADJUSTIKの通常品と Koheras BASIK で全く同じとなっております。
発振波長は 1umの場合ですと、1030 – 1120 nm の範囲でお選びいただけますが、標準品の発振波長は 1064.00 nm です。出力は10 mWとなります。
発振波長は1.5umの場合ですと、1535 – 1580 nm の範囲でお選びいただけますが、標準品の発振波長は 1550.12 nm です。1.5umの製品の場合、レーザーモデルとしてE15タイプとX15タイプの2タイプございます。
標準品はE15タイプですが、X15タイプはE15タイプと比べ、位相雑音と波長安定性に優れた最上位機種となります。
出力はX15タイプですと30 mW、E15タイプですと40 mWとなります。

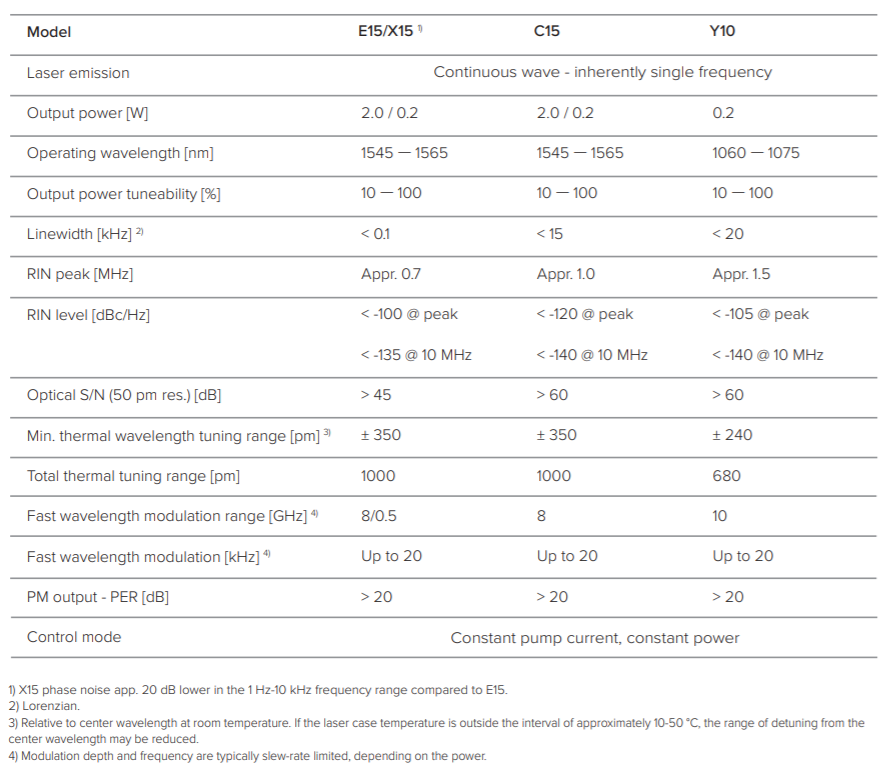

Koheras Adjustik HP 【高出力タイプ】
Koheras ADJUSTIK HPは上記通常品に増幅器を搭載した高出力バージョンとなります。
増幅器の性能の関係で発振対応波長は通常品と比べて、狭くなります。増幅器を搭載しておりますが、サイズは通常品と同じく19 インチの1Uラックシステムとなります。
発振波長は 1umの場合ですと、1060 – 1075 nm の範囲でお選びいただけますが、標準品の発振波長は 1064.00 nm です。出力タイプは0.2 Wとなります。
1.5umの場合ですと、1545 – 1565 nm の範囲でお選びいただけますが、標準品の発振波長は 1550.12 nm です。
出力タイプは0.2 Wと2Wの2タイプございます。2W出力品の場合、相対強度ノイズ（RIN）抑制オプションでのご案内も可能です。RIN抑制オプションにつきましては、下記をご参照ください。 対象レーザーはE15タイプとなります。
2umの場合ですと、現状ご案内できる発振波長は 1762.17 nm のみとなっております。 出力タイプは0.5 Wとなります。
上記すべての製品はNKT Photonicsが無料で配布しているCONTROL と呼ばれるPC用の ソフトウェアを用いることで、Koheras BASIKのピーク波長、出力を読み出し、また直観的に制御することが可能です。
仕様
■ 光学仕様
| モデル | X15 | X15 HP | E15 | E15 HP | Y10 | Y10 HP | T20 HP |
| レーザー発振 | CW | CW | CW | CW | CW | CW | CW |
| 出力 (mW) | 30 | 200 / 2000 | 40 | 200 / 2000 | 19 | 200 | 500 |
| 発振対応波長 (nm) | 1535 ~ 1580 | 1545 ~ 1565 | 1535 ~ 1580 | 1545 ~ 1565 | 1030 ~ 1120 | 1060 ~ 1075 | 1762.17 |
| 出力可変量 (%) | 30 ~ 100 | 25 – 100 @ 200 mW 10 – 100 @ 2000 mW | 30 ~ 100 | 25 – 100 @ 200 mW 10 – 100 @ 2000 mW | – | 25 – 100 @ 200 mW | – |
| 線幅 (kHz) | < 0.1 | < 0.1 | < 0.1 | < 0.1 | < 20 | < 20 | < 10 |
| 最大位相ノイズ ｄB（（Rad/√Hz)/m) | -105 @ 1Hz (typ.) -125 @ 10Hz -130 @ 100Hz -128 @ 1kHz | -105 @ 1Hz (typ.) -125 @ 10Hz -130 @ 100Hz -128 @ 1kHz | - -90 @ 10Hz -110 @ 100Hz -130 @ 20kHz | - -90 @ 10Hz -110 @ 100Hz -130 @ 20kHz | – | – | – -80 @ 10Hz -100 @ 100Hz -120 @ 20kHz |
| 最大位相ノイズ [(μrad/√Hz)/m] | 5.6 @ 1Hz (typ.) 0.6 @ 10Hz 0.3 @ 100Hz 0.4 @ 1kHz | 5.6 @ 1Hz (typ.) 0.6 @ 10Hz 0.3 @ 100Hz 0.4 @ 1kHz | ‘-‘ 3.2 @ 10Hz 3.2 @ 100Hz 0.3 @ 1kHz | ‘-‘ 3.2 @ 10Hz 3.2 @ 100Hz 0.3 @ 1kHz | – | – | ‘-‘ 100 @ 10Hz 10 @ 100Hz 1 @ 20kHz |
| RIN最大周波数 (MHz) | < -100 @ peak < -135 @ 10 MHz | < -100 @ peak < -135 @ 10 MHz | < -100 @ peak < -135 @ 10 MHz | < -100 @ peak < -135 @ 10 MHz | < -105 @ peak < -140 @ 10 MHz | < -105 @ peak < -140 @ 10 MHz | < -80 @ peak < -120 @ 10 MHz |
| RIN値 (dBc/Hz) | ±0.5 | – | ±0.5 | – | ±0.5 | – | – |
| S/N比 (50 pm res.) (dB) | > 50 (typ. > 55) | > 45 | > 50 (typ. > 55) | > 45 | > 65 (typ. > 70) | 60 | > 45 |
| 温度による最小波長可変範囲 (pm) | ± 350 | ± 350 | ± 350 | ± 350 | ± 240 | ± 240 | ± 350 |
| 温度による波長可変範囲 (pm) | 1000 | 1000 | 1000 | 1000 | 680 | 680 | 900 (TBD) |
| 高速変調範囲 (GHz) | 0.5 | 0.5 | 8 | 8 | 10 | 10 | 6 |
| 高速変調 (kHz) | Up to 20 | Up to 20 | Up to 20 | Up to 20 | Up to 20 | Up to 20 | Up to 20 |
| PER (dB) | > 23 | > 20 | > 23 | > 20 | > 23 | > 17 | > 17 |
■ 機械 / 電気 / 環境 仕様
| 駆動電圧 | 100-240 VAC, 50-60 Hz |
| デジタルインターフェース | USB 2.0, Ethernet 10/100 |
| 振幅/周波数変調 | DB9 male, differential 2×5 |
| 光コネクタ | FC/APC (1mファイバ長) |
| モニタ出力 | FC/APC バルクヘッド |
| 使用温度 | 15 ~ 55℃ |
| 保管温度 | -20 ~ ＋60℃ |
| 寸法（W x H x L） | 483 x 50.1 x 382.1 mm (19” 1U) |
| 重量 | 6 kg |
| 湿度(結露なし) | 0 ~ 70℃ |
