MUX/DEMUX (光合分波器)

波長: 1529.55 ~ 1560.61nm

メーカ:3Coptics

DWDM C-band光波長多重伝送用の合分波フィルタモジュールです。ガウシアンタイプのAAWG素子を採用しており、低損失(<3.2dB)、高アイソレーション(隣接CH >30dB)、高信頼性の伝送路構築を可能にします。1Uラックマウント型でライン側のファイバ1芯で最大16CHまで収容可能です。
その他のチャンネル構成(8CH/16CH/32CH/40CH/48CH)、波長のカスタマイズも柔軟に対応しております。

特長

  • AAWG(Athermal Array Waveguide Grating)を合分波素子として採用

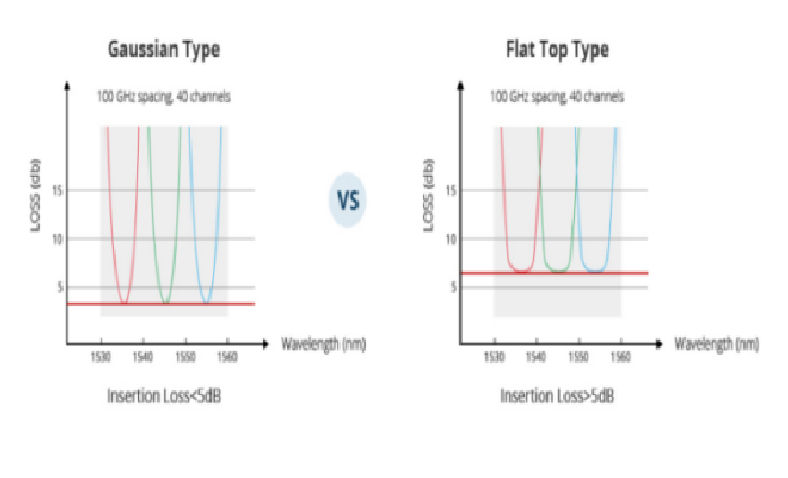

  • ガウシアンタイプの透過スペクトル形状により低損失(<3.2dB)、高アイソレーション(隣接CH >30dB)、
    小型・高密度実装を実現

用途

  • DWDM C-band光波長多重伝送用
  • DWDMシステム
  • PONネットワーク
  • CATVリンク
  • 光ファイバーアンプ
  • 波長ルーティング

仕様詳細

DWDM C-band 16CH (ライン側1芯)

型番3C-DWDM-16CH-1U
チャンネル構成16CH (C21-C36 / C45-C60)
ライン側芯数1芯
動作波長範囲1529.55 nm ~ 1560.61 nm
光コネクタタイプLC / UPC
中心波長ITU, C-band
対応光ファイバSMF
チャンネル感覚100 GHz 0.8 nm
パッケージタイプ1Uラックマウント
挿入損失< 3.2dB
ベンダ名3Coptics
アイソレーション隣接CH:≧ 30dB
動作温度範囲-20 ~ 75 ℃
