1um 超短パルス ファイバレーザ用 時間・スペクトルプロセッサ : WaveShaper 1000A/SP

LCoSをベースにした、1um帯の光の振幅と位相を独立に制御できるフィルタです。LN変調器を用いた時間領域でのパルス制御と比べて高安定・高再現性という特長があります。WaveShaperはPCとつなげて制御します。専用のソフトウェアを用いることで、WaveShaperのスイッチを入れてからすぐにお使いいただくことができます。

パートナー:
Finisar Corporation
製品型:
WaveShaper (1um)
製品型番:
WaveShaper 1000A/SP
納期目安:
1ヶ月
カテゴリー:
波長・パルス制御デバイス » 波長・分散制御デバイス

資料ダウンロード

製品情報

波長(nm) 1015 ~ 1065
耐光出力(mW) 500
設定分解能(nm) 0.05
群遅延制御幅(ps) -13 ~ 13

特長

  • 振幅と位相を任意制御
  • 振幅の減衰設定 0~25 dB
  • 設定可能な群遅延 ± 13 ps
  • 例: 10 nmの範囲で、 ±1.3 ps/nm 可能
  • PM ファイバ入力
  • LCoSベースで可動部なし
  • 小型・堅牢な OEMモジュール



アプリケーション

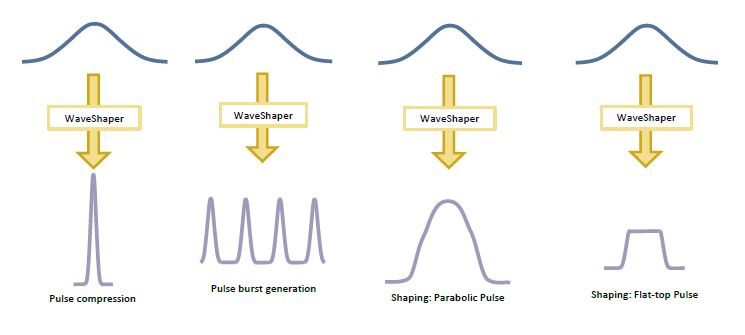

WaveShaper 1000A/SP でできること

waveshaper application

Waveshaper の用途

1 um帯WaveShaper 1000A/SP は LCoSベースの光プロセッサです。主な用途は1 um帯ファイバレーザのパルス圧縮です。1 um帯の光の振幅と位相を操作しますが、稼働域がなく静的に動作するため信頼性と再現性が非常に高く、堅牢なシステムとなっております。

WaveShaperには 通信帯の 1.5um 帯製品もあります。1.5 um帯はポートが複数あり、偏波無依存となっておりますが、1 um帯の WaveShaper 1000A/SP は基本的にレーザ微細加工に用いられるレーザシステムのパルス圧縮のために設計されているため、ポートは一つです。また、安定な超短パルスレーザは直線偏光となっているため、WaveShaper 1000A/SPの入出力ファイバもPMFとなっております。



原理

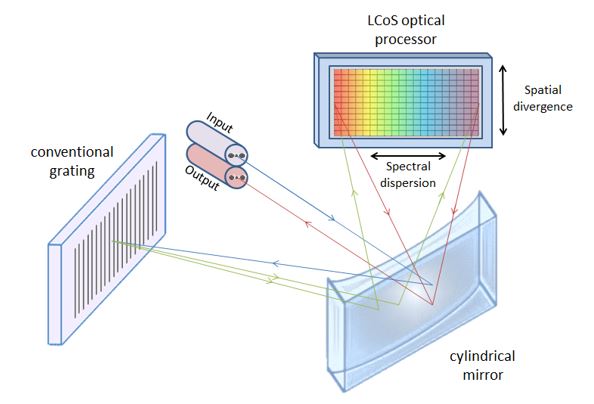

WaveShaper 1000/SP 原理

WaveShaper 1000A/SP 原理

WaveShaper 1000A/SP の入力コネクタから入ってきたレーザは、回折格子によって波長分解され、LCoS上に照射されます。LCoSでステアリング(方向を制御されて反射)された光は再び回折格子を通して出力ファイバに結合されます。

スペクトルの振幅制御は、ビームが出力ファイバへ入射するときの結合率を制御することで最大25dBの減衰を与えます。位相(群遅延)は、LCoSでステアリングされたビームパスを制御することで実現します。

WaveShaper 1000A/SP は USB 2.0 もしくはギガビットイーサネットで PC に接続して使用します。パルス制御専用のソフトウェアの用意もございます。LabView、Matlab、Python,、Octave、Visual Basic、C# のサンプルコードもご用意しています。お客様のシステムに合わせて制御ソフトウェアをお造りいただけます。



用途例

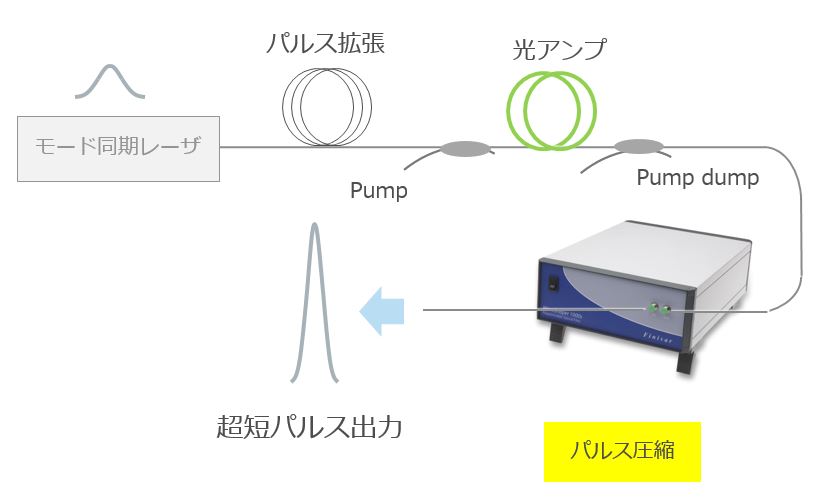

WaveShaper 1000/SP 使用例

WaveShaper 1000A/SP 使用例

WaveShaper 1000A/SPは、モードロックレーザ、光ファイバ増幅器と一緒に用いることで性能をフルに発揮できます。Finisar の性能をフルに発揮できる光源としてはSouthern Photonics社の 1um帯ピコ秒ファイバレーザがお勧めです。
